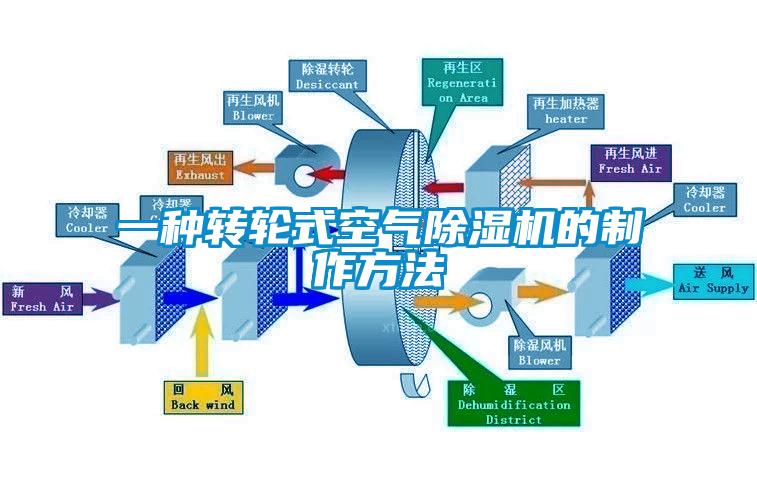

一種轉輪式空氣除濕機的制作方法

　　1.本實用新型涉及空氣除濕技術領域，特別涉及一種轉輪式空氣除濕機。背景技術：2.在現有的技術中，一些轉輪式空氣除濕機設有冷凝管件，冷凝管件設有供氣流通過的冷凝通道，其中，當冷凝管件的某一部分出現損壞而需要整體更換時，用戶需要先將除濕機機殼拆開后，方可對冷凝管件進行拆卸工作，因此，拆離冷凝管件所用的時間較長。技術實現要素：3.本實用新型旨在至少解決現有技術中存在的技術問題之一，為此，本實用新型提出一種轉輪式空氣除濕機，能夠使拆離冷凝管件所用的時間減短。4.根據本實用新型的實施例的一種轉輪式空氣除濕機，包括機殼和冷凝管件，所述機殼設有容置腔，以及與所述容置腔連通的置入孔，所述冷凝管件可拆卸地設于所述容置腔，所述冷凝管件能夠從所述置入孔拆離所述容置腔。5.根據本實用新型實施例的一種轉輪式空氣除濕機，至少具有如下有益效果：通過上述結構，用戶可直接地從置入孔拆離出冷凝管件，其中，上述拆卸冷凝管件的工作無需將除濕機機殼拆開，因此，能夠使拆離冷凝管件所用的時間減短。6.根據本實用新型的一些實施例，所述容置腔的腔底設有第一連接孔，所述冷凝管件設有與所述第一連接孔對應的第二連接孔，所述第二連接孔與所述第一連接孔穿設有緊固件。7.根據本實用新型的一些實施例，所述冷凝管件包括冷凝管組、第一殼件以及第二殼件，所述冷凝管組設有第一通道和第二通道，所述第一殼件連接于所述冷凝管組的底部，所述第一殼件內設有隔板，所述隔板將所述第一殼件的內腔分隔成第一腔室和第二腔室，所述第二殼組連接于所述冷凝管組的頂部，其中，所述第二殼件和所述第一殼件均設有所述第二連接孔，所述第一腔室、所述第一通道、所述第二殼件的內腔、所述第二通道以及所述第二腔室依次連通以形成冷凝通道。8.根據本實用新型的一些實施例，所述冷凝管組包括第一冷凝管、第二冷凝管以及兩個連接板，兩個所述連接板沿上下方向并排設置，位于頂部的所述連接板與所述第二殼件連接，位于底部的所述連接板與所述第一殼件連接，所述第一冷凝管的兩個端部一一對應地穿設于兩個所述連接板，所述第一冷凝管內設有第一通道，所述第二冷凝管的兩個端部一一對應地穿設于兩個所述連接板，所述第二冷凝管內設有第二通道。9.根據本實用新型的一些實施例，所述機殼可拆卸地設有蓋板，所述蓋板用于封閉所述置入孔。10.根據本實用新型的一些實施例，所述置入孔的孔壁設有抵接臺，所述蓋板嵌設于所述置入孔，所述蓋板與所述抵接臺抵接。11.根據本實用新型的一些實施例，所述置入孔的孔壁設有定位塊，所述蓋板設有與所述定位塊對應的定位缺口，所述定位塊嵌設于所述定位缺口。12.根據本實用新型的一些實施例，所述抵接臺設有磁吸件，所述蓋板對應所述磁吸件的部分的材質為金屬，所述磁吸件吸附所述蓋板的對應部分。13.根據本實用新型的一些實施例，所述置入孔的孔壁設有脫板凹槽，所述脫板凹槽具有開口，所述開口連通所述脫板凹槽和所述機殼外部。附圖說明14.本實用新型的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：15.圖1為本實用新型轉輪式空氣除濕機一實施例的結構圖；16.圖2為圖1中所示轉輪式空氣除濕機的局部分解圖；17.圖3為圖2中所示冷凝管件的局部分解圖。18.附圖標記：19.機殼100、容置腔110、第一連接孔111、置入孔120、抵接臺121、磁吸件121a、定位塊122、脫板凹槽123、開口123a；20.冷凝管件200、冷凝管組210、連接板211、第一卡接塊211a、第二卡接塊211b、第一冷凝管212、第一通道212a、第二冷凝管213、第二通道213a、第一殼件220、隔板221、進風口222、出風口223、第二扣孔224、第二殼件230、第一扣孔231；21.蓋板300、定位缺口310；22.第一腔室a、第二腔室b、第二連接孔c。具體實施方式23.本部分將詳細描述本實用新型的具體實施例，本實用新型之較佳實施例在附圖中示出，附圖的作用在于用圖形補充說明書文字部分的描述，使人能夠直觀地、形象地理解本實用新型的每個技術特征和整體技術方案，但其不能理解為對本實用新型保護范圍的限制。24.在本實用新型的描述中，如果有描述到第一、第二、第三、第四、第五等只是用于區分技術特征為目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量或者隱含指明所指示的技術特征的先后關系。25.在本實用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。26.本實用新型中，除非另有明確的限定，“設置”、“安裝”、“連接”等詞語應做廣義理解，例如，可以是直接相連，也可以通過中間媒介間接相連；可以是固定連接，也可以是可拆卸連接，還可以是一體成型；可以是機械連接；可以是兩個元件內部的連通或兩個元件的相互作用關系。所屬技術領域技術人員可以結合技術方案的具體內容合理確定上述詞語在本實用新型中的具體含義。27.參照?qǐng)D1至圖3，本實用新型實施例一種轉輪式空氣除濕機，其包括機殼100和冷凝管件200。28.機殼100設有容置腔110，以及與容置腔110連通的置入孔120，冷凝管件200可拆卸地設于容置腔110，冷凝管件200能夠從置入孔120拆離容置腔110。29.通過上述結構，用戶可直接地從置入孔120拆離出冷凝管件200，其中，上述拆卸冷凝管件200的工作無需將除濕機機殼100拆開，因此，能夠使拆離冷凝管件200所用的時間減短。30.冷凝管件200可拆卸地設于容置腔110，具體的，參照?qǐng)D2，容置腔110的腔底設有第一連接孔111，冷凝管件200設有與第一連接孔111對應的第二連接孔c，第二連接孔c與第一連接孔111穿設有緊固件。其中，緊固件可設置為螺栓等。31.冷凝管件200包括冷凝管組210、第一殼件220以及第二殼件230。32.參照?qǐng)D2和圖3，冷凝管件210設有第一通道212a和第二通道213a，第一殼件220連接于冷凝管組210的底部，第一殼件220內設有隔板221，隔板221將第一殼件220的內腔分隔成第一腔室a和第二腔室b，第二殼件230連接于冷凝管組210的頂部，其中，第二殼件230和第一殼件220均設有上述第二連接孔c，第一腔室a、第一通道212a、第二殼件230的內腔、第二通道213a以及第二腔室b依次連通以形成冷凝通道。33.在本實施例中，參照?qǐng)D3，第一殼件220設有與第一腔室a連通的進風口222，第一殼件220設有與第二腔室b連通的出風口223，其中，氣流從進風口222進入冷凝通道后從出風口223排出。34.冷凝管組210包括第一冷凝管212、第二冷凝管213以及兩個連接板211。35.參照?qǐng)D2和圖3，兩個連接板沿上下方向并排設置，位于頂部的連接板211與第二殼件230連接，位于底部的連接板211與第一殼件220連接，第一冷凝管212的兩個端部一一對應地穿設于兩個連接板211，第一冷凝管212內設有第一通道212a，第二冷凝管213的兩個端部一一對應地穿設于兩個連接板211，第二冷凝管213內設有第二通道213a。36.在本實施例中，第一冷凝管212和第二冷凝管213均為直管結構；第一冷凝管212的端部與對應的連接板211通過超聲波焊接；第二冷凝管213的端部與對應的連接板211通過超聲波焊接。37.位于頂部的連接板211與第二殼件230連接，具體的，參照?qǐng)D3，位于頂部的連接板211設有第一卡接塊211a，第二殼件230設有與第一卡接塊211a對應的第一扣孔231，第一卡接塊211a卡設于第一扣孔231。38.在一些實施例中，第一卡接塊211a可設于第二殼件230，第一扣孔231可設于位于頂部的連接板211。39.位于底部的連接板211與第一殼件220連接，具體的，參照?qǐng)D3，位于底部的連接板211設有第二卡接塊211b，第一殼件220設有與第二卡接塊211b對應的第二扣孔224，第二卡接塊221b卡設于第二扣孔224。40.在一些實施例中，第二卡接塊211b可設于第一殼件220，第二扣孔224可設于位于底部的連接板211。41.通過上述結構，第一殼件220和第二殼件230均與冷凝管組210可拆卸地連接，當冷凝管件200的某一部分發生損壞時，用戶可對應更換損壞部分所在的器件，以使冷凝管件200重新投入使用。42.為了避免外部物體從置入孔120進入容置腔110，參照?qǐng)D1和圖2，機殼100可拆卸地設有蓋板300，蓋板300用于封閉置入孔120。43.機殼100可拆卸地設有蓋板300，具體的，參照?qǐng)D1和圖2，置入孔120的孔壁設有抵接臺121，蓋板300嵌設于置入孔120，蓋板300與抵接臺121抵接。44.為了便于蓋板300的定位安裝，參照?qǐng)D1和圖2，置入孔120的孔壁設有定位塊122，蓋板300設有與定位塊122對應的定位缺口310，定位塊122嵌設于定位缺口310。45.在本實施例中，參照?qǐng)D2，抵接臺121設有磁吸件121a，蓋板300對應磁吸件121a的部分的材質為金屬，磁吸件121a吸附蓋板300的對應部分。其中，磁吸件121a為磁鐵，蓋板300的對應部分為能被磁鐵吸附的金屬。46.通過上述結構，能夠提高蓋板300與機殼100的連接穩定性。47.為了便于用戶從機殼100上拆離蓋板300，參照?qǐng)D1和圖2，置入孔120的孔壁設有脫板凹槽123，脫板凹槽123具有開口123a，開口123a連通脫板凹槽123和機殼100外部。48.當然，本實用新型并不局限于上述實施方式，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出等同變形或替換，這些等同的變形和替換均包含在本技術權利要求所限定的范圍內。
